新聞中心
總機(jī)：0755-33925356
傳真：0755-33925356
地址: 深圳市寶安區(qū)沙井后亭茅洲工業(yè)區(qū)全至科技園佳客里A棟109
傳真：0755-33925356
地址: 深圳市寶安區(qū)沙井后亭茅洲工業(yè)區(qū)全至科技園佳客里A棟109
如果您對(duì)我們的產(chǎn)品與服務(wù)感興趣
或者有什么建議
請(qǐng) 在線反饋 給我們。
西麗白芒石巖羅湖坪山有哪些硬質(zhì)氧化廠，哪個(gè)專(zhuān)業(yè)？硬質(zhì)陽(yáng)極氧化處理工藝條件和要求有哪些？
m.hnxlffm.com 化學(xué)鍍鎳--合航集團(tuán) 2013-05-11 14:18
西麗白芒石巖羅湖坪山有哪些硬質(zhì)氧化廠，哪個(gè)專(zhuān)業(yè)？硬質(zhì)陽(yáng)極氧化處理工藝條件和要求有哪些？
西麗白芒石巖羅湖坪山硬質(zhì)氧化廠家都屬于深圳地區(qū)的，有比較多的硬質(zhì)氧化廠家。其中合航集團(tuán)就是其中之一，專(zhuān)業(yè)從事硬質(zhì)氧化，是深圳硬質(zhì)氧化高品質(zhì)廠家之一。曾服務(wù)于國(guó)家電網(wǎng)、美的等。

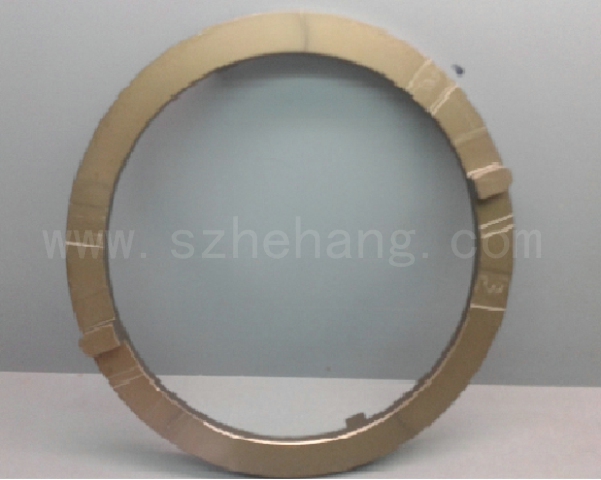

6063#鋁材硬質(zhì)氧化產(chǎn)品賣(mài)點(diǎn)：1、產(chǎn)品硬質(zhì)氧化的膜厚可控制在45-55um之間，滿足產(chǎn)品尺寸要求；2、產(chǎn)品氧化后表面硬度可達(dá)到350HV以上，表面耐磨性能非常好；3、產(chǎn)品氧化后部門(mén)顏色均勻，具有絢麗的金屬感；
硬質(zhì)陽(yáng)極氧化處理工藝條件和要求主要有以下：
硬質(zhì)陽(yáng)極氧化處理采用直流電源或直流和交流疊加電源。其溶液種類(lèi)也較多，以采用硫酸硬質(zhì)陽(yáng)極氧化處理較普遍。采用硫酸硬質(zhì)陽(yáng)極氧化法時(shí)，應(yīng)考慮影響氧化膜層的各因素。
(1)硫酸氧化處理的濃度：常采用2002509／L，槽液的相對(duì)密度(室溫下)為1．12～1．15。
(2)水：水是硬質(zhì)陽(yáng)極氧化處理的主要成分，一般采用蒸餾水或冷開(kāi)水，而不用自來(lái)水，因?yàn)樽詠?lái)水中含有氯離子，當(dāng)Cl一>1％時(shí)，其制件在氧化過(guò)程中就會(huì)腐蝕，并出現(xiàn)白斑。
(3)氧化處理的溫度：溫度是影響氧化膜質(zhì)量的重要因素之一。嚴(yán)格控制溫度，其氧化膜增厚，硬度提高且光滑、致密。
(4)電流密度：電流也是影響氧化膜質(zhì)量的重要因素之一，它與氧化膜的生成速度、氧化膜的組織有較大關(guān)系。電流密度過(guò)低時(shí)，氧化膜的生成速度緩慢，處理時(shí)間增加；反之，過(guò)高時(shí)，會(huì)導(dǎo)致溶液和電極因焦耳效應(yīng)而過(guò)熱，使氧化膜溶解速度增加，硬度下降，表面粗糙、疏松起粉。
(5)初始電壓與處理時(shí)間：硬質(zhì)陽(yáng)極氧化處理的初始電壓與時(shí)間對(duì)氧化膜質(zhì)量的影響也是很大的。初始的電壓過(guò)大，會(huì)導(dǎo)致電流的增加，焦耳熱和生成熱劇增，促使溶解速度猛增，氧化膜則軟，無(wú)光澤，起粉，不耐磨。
對(duì)于氧化處理時(shí)間，一般是隨著氧化處理時(shí)間的延長(zhǎng)，氧化膜厚度增加，但到一定時(shí)間后，若不增加外加電壓，氧化膜實(shí)際不增加。如果繼續(xù)延長(zhǎng)時(shí)間，則氧化膜硬度低，疏松起粉。相反，氧化處理時(shí)間太短，氧化膜厚度薄且不耐磨。
深圳市合航五金電子有限公司m.hnxlffm.com位于深圳市寶安區(qū)沙井，是廣東地區(qū)最專(zhuān)業(yè)的陽(yáng)極工廠之一。專(zhuān)業(yè)從事金屬表面處理，主要包括化學(xué)鍍鎳，陽(yáng)極氧化，硬質(zhì)陽(yáng)極氧化等。工廠擁有完善的配套（拋光、噴砂、打磨），也擁有完善的化學(xué)實(shí)驗(yàn)室與檢測(cè)室，擁有德國(guó)FicsherX光測(cè)厚儀、ROSH檢測(cè)分析儀、鹽霧試驗(yàn)機(jī)等。能做到快速的交期，產(chǎn)品質(zhì)量穩(wěn)定有保證。，沙井氧化廠,化學(xué)鍍鎳，陽(yáng)極氧化，硬質(zhì)陽(yáng)極氧化，二次陽(yáng)極氧化，二次氧化，二次陽(yáng)極，鋅鎳合金，鋁氧化等加工服務(wù)。
